Impianti di aspirazione: il tubo fa la differenza per l'efficienza dell'impianto

Gli impianti di aspirazione sono oggi una componente fondamentale in moltissimi ambienti produttivi, artigianali e industriali.

Eppure, quando si parla di efficienza di un impianto d'aspirazione, si tende spesso a trascurare uno degli elementi più determinanti dell'intera filiera: il tubo. Scegliere il tubo sbagliato significa compromettere le prestazioni dell'intera impresa, aumentare i consumi energetici e, in certi casi, mettere a rischio la sicurezza degli operatori.

Vediamo quindi cosa serve sapere sugli impianti di aspirazione, sui settori in cui sono indispensabili e — soprattutto — come capire se il tubo è adatto.

A cosa serve un impianto di aspirazione?

Un impianto di aspirazione ha la funzione di captare, trasportare e raccogliere tutte quelle sostanze indesiderate generate durante un processo lavorativo.

Queste sostanze possono essere di natura variabile: polveri, trucioli, fumi, vapori, particelle abrasive, liquidi o gas.

L'obiettivo è duplice: mantenere l'ambiente di lavoro pulito e sicuro, e recuperare o smaltire correttamente i materiali estratti.

Dal punto di vista tecnico quindi, un impianto di aspirazione si compone di una fonte di depressione (ventilatore o aspiratore), di una rete di tubazioni, di bocchette o cappe di captazione e di un sistema di filtrazione o raccolta finale.

Ogni componente contribuisce ovviamente all'efficienza complessiva, ma la tubazione è quella che percorre l'intera lunghezza dell'impianto e ne determina le caratteristiche di portata, perdita di carico e durata.

Impianto di aspirazione centralizzato

L'impianto di aspirazione centralizzato è la soluzione più diffusa nei contesti produttivi più strutturati.

A differenza dei sistemi localizzati o portatili, quello centralizzato prevede infatti un'unica unità di aspirazione — generalmente posizionata in un locale tecnico — collegata a più punti di captazione distribuiti nell'ambiente di lavoro.

I vantaggi sono evidenti: riduzione del rumore nelle aree operative, abbattimento dei costi di manutenzione (una sola macchina da gestire), maggiore uniformità di aspirazione e possibilità di integrare sistemi di filtraggio avanzati.

La progettazione della rete di tubazioni, in questi casi, è però particolarmente critica, perché bisogna bilanciare correttamente le perdite di carico su ogni tratta, scegliere i diametri corretti e selezionare materiali adeguati, a seconda del tratto del percorso.

In quale settore produttivo è indispensabile un impianto di aspirazione?

Gli impianti di aspirazione trovano applicazione in una quantità sorprendente di settori.

• Industria del legno e falegnameria: trucioli, segatura e polveri di legno sono tra i principali agenti da captare.
• Industria metalmeccanica: lavorazioni di tornitura, fresatura e saldatura producono trucioli metallici, fumi e particelle fini.
• Industria plastica e gomma: le lavorazioni termiche generano fumi e vapori chimici che devono essere estratti prima che si disperdano nell'ambiente.
• Industria farmaceutica e chimica: il controllo delle polveri è essenziale non solo per la sicurezza degli operatori, ma anche per la qualità del prodotto finale.
• Industria ceramica e lapidea: la lavorazione di pietre, marmi e ceramiche genera polveri silicee estremamente pericolose per la salute.
• Settore alimentare: la gestione di polveri di farina, zucchero o altri ingredienti richiede impianti dedicati conformi alle normative igienico-sanitarie.
• Automotive e carrozzeria: i sistemi di verniciatura e smerigliatura richiedono un'aspirazione efficace di particelle e solventi.

In tutti questi contesti, la normativa vigente impone precisi limiti di esposizione professionale (OEL) che rendono l'impianto di aspirazione non un optional, ma un obbligo di legge.

L'importanza della qualità e della tipologia di tubo nell'impianto d'aspirazione

Se è vero che ogni componente dell'impianto di aspirazione concorre all'efficienza generale, il tubo è però - come dicevamo - quello che più direttamente ne influenza le prestazioni.

Le caratteristiche del tubo (diametro, materiale, flessibilità, rugosità interna, resistenza chimica e termica) determinano la perdita di carico lungo la linea, la velocità di trasporto del materiale, la resistenza all'usura e la sicurezza in condizioni operative estreme.

Un tubo sottodimensionato può causare - ad esempio - un aumento della velocità dell'aria con conseguente rumore e usura accelerata. Allo stesso modo, un tubo sovradimensionato può portare invece a una riduzione della velocità che favorisce il deposito e l'ostruzione.

Anche il materiale sbagliato può cedere in presenza di sostanze chimiche aggressive, temperature elevate o materiali abrasivi. Per questo motivo, la selezione del tubo non è mai un aspetto secondario.

Per orientarsi tra le molte opzioni disponibili, può essere utile consultare un catalogo specializzato come quello di Mediatec, che propone una vasta gamma di tubi flessibili per aspirazione fino a 1100 mm di diametro, suddivisi per applicazione, materiale e caratteristiche tecniche.

Tubi di aspirazione per trasporto di materiali solidi o liquidi

Nella scelta della struttura dell’impianto e soprattutto delle tubature al suo interno, una distinzione fondamentale riguarda la natura del materiale da aspirare.

I tubi utilizzati per il trasporto di materiali solidi - granuli, trucioli, pellet, polveri - devono avere un'elevata resistenza all'abrasione interna e, spesso, caratteristiche antistatiche per evitare l'accumulo di cariche elettrostatiche, che nei materiali combustibili possono costituire un rischio d'incendio.

Per il trasporto di liquidi, invece, la tenuta idraulica e la resistenza chimica diventano le caratteristiche prioritarie. In questo caso è essenziale verificare la compatibilità del materiale del tubo con il liquido trasportato, soprattutto in presenza di acidi, solventi o oli.

Materiali usati per realizzare i diversi tubi di aspirazione

La varietà di applicazioni richiede una corrispondente varietà di materiali.

Ecco un breve elenco dei più diffusi e perché.

• PVC: leggero, economico e versatile, è adatto ad applicazioni standard con polveri non aggressive e temperature moderate. È disponibile in versione trasparente per permettere il controllo visivo del flusso.
• Poliuretano (PU): offre un ottimo equilibrio tra flessibilità e resistenza all'abrasione. È il materiale più usato per applicazioni con trucioli, materiali granulari e polveri.
• Polietilene (PE): ottima resistenza chimica e alla corrosione, adatto a contesti con agenti chimici.
• EPDM e silicone: impiegati soprattutto nelle applicazioni ad alta temperatura, resistono fino a 200–250 °C senza deformarsi.
• Acciaio inossidabile: nei casi più severi - alte temperature, materiali abrasivi pesanti, pressioni elevate - si ricorre a tubi metallici flessibili in acciaio, che garantiscono le massime prestazioni strutturali.
• Neoprene e gomma NBR: per applicazioni specifiche con oli e idrocarburi.

Tubi di aspirazione aria

I tubi per la semplice aspirazione dell'aria sono i componenti più comuni nelle applicazioni di ventilazione industriale e climatizzazione.

In questi casi il requisito principale non è tanto la resistenza meccanica quanto la tenuta alla pressione, la flessibilità per facilitare l'installazione e la leggerezza per ridurre i carichi sulle strutture.

Si utilizzano quindi più frequentemente tubi elicoidali in PVC o in PE, con spirale di rinforzo che ne impedisce il collasso in depressione. Il diametro e la lunghezza del tubo vengono calcolati in base alla portata d'aria richiesta e alla pressione disponibile.

Tubi di aspirazione trucioli

L'aspirazione dei trucioli è una delle applicazioni più impegnative per i tubi di aspirazione.

I trucioli - specialmente quelli metallici - hanno infatti spigoli taglienti, che aggrediscono sistematicamente le pareti interne del tubo.

In aggiunta, la massa e la velocità con cui si spostano nel flusso d'aria generano urti ripetuti che nel tempo consumano qualsiasi materiale non adeguatamente resistente.

Per questa applicazione si preferiscono tubi in poliuretano ad alta densità o, nei casi più gravosi, tubi con parete rinforzata o con rivestimento interno antiusura. L'aggiunta di una spirale esterna rigida - generalmente in metallo o PVC duro - è essenziale per mantenere la forma circolare della sezione anche sotto vuoto.

Tubi di aspirazione fumi

I fumi generati durante le lavorazioni di saldatura, taglio termico o lavorazione di materiali plastici contengono particelle ultrafini e sostanze chimiche potenzialmente tossiche e volatili.

L'aspirazione dei fumi richiede quindi tubi compatibili con le temperature che i fumi stessi raggiungono all'uscita della fonte (anche 200–300 °C in alcuni processi di saldatura) e con gli eventuali composti chimici presenti.

I tubi in silicone o EPDM sono spesso la scelta corretta per questi contesti.

È altrettanto importante però assicurarsi che il tubo sia privo di materiali che potrebbero degradarsi o rilasciare sostanze aggiuntive in presenza di calore.

Tubi di aspirazione polveri

Le polveri - specialmente quelle fini con granulometria inferiore ai 10 micron - rappresentano uno dei rischi più insidiosi in ambiente industriale.

La loro capacità di rimanere sospese nell'aria per lungo tempo e di penetrare nelle vie respiratorie le rende pericolose per la salute, mentre la loro propensione a formare atmosfere esplosive (ATEX) richiede specifiche precauzioni impiantistiche.

Per l'aspirazione delle polveri si utilizzano quindi più frequentemente tubi con caratteristiche antistatiche o conduttive, in grado di dissipare le cariche elettrostatiche e ridurre il rischio di scintille. I tubi devono avere una parete liscia internamente per evitare i depositi, ma anche una struttura rigida o semi-rigida per mantenere la sezione circolare anche con le depressioni tipiche di questi impianti.

Tubi di aspirazione per materiali abrasivi

Tra le applicazioni più usuranti rientra senza dubbio quella con materiali abrasivi: sabbia, graniglia, materiali ceramici, cemento, silice, allumina.

In questi casi la velocità di erosione interna del tubo è molto più elevata e può ridurre drasticamente la vita utile di un componente non adeguato.

I tubi specifici per materiali abrasivi adottano quindi soluzioni costruttive particolari: parete interna molto spessa (fino a 10–12 mm in alcune applicazioni), mescole di poliuretano ad altissima durezza, o inserti ceramici nelle zone di maggiore impatto.

Tubi di aspirazione per alte temperature

Le applicazioni ad alta temperatura richiedono materiali che mantengano le proprie caratteristiche strutturali e meccaniche, anche quando esposti a calore prolungato. Il PVC standard, per esempio, inizia a deformarsi già attorno ai 60 °C. Materiali come il silicone, l'EPDM, la gomma fluorurata (FKM) o l'acciaio inossidabile resistono invece fino a 250–350 °C o oltre.

Un aspetto spesso sottovalutato è poi la compatibilità della spirale di rinforzo: anche il componente strutturale del tubo deve infatti essere in grado di sopportare le temperature in gioco senza perdere rigidità o cedere.

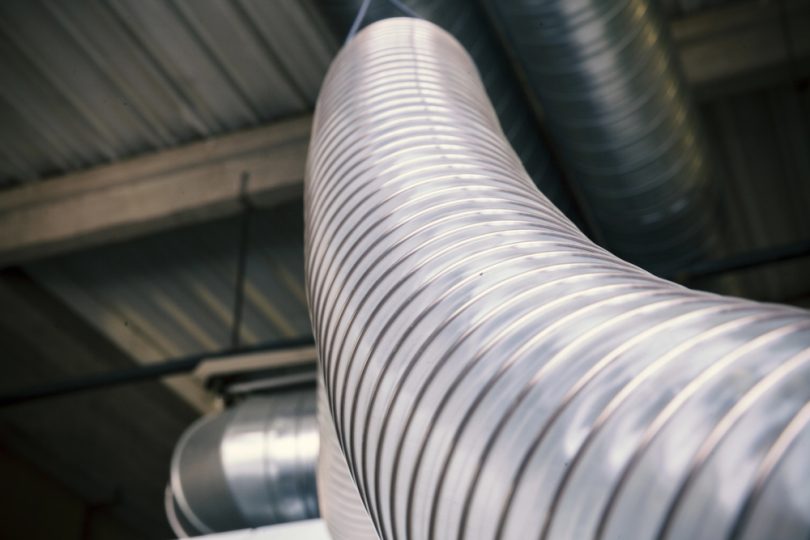

Tubi di aspirazione flessibili

Il tubo flessibile è il componente che consente di connettere punti fissi dell'impianto con macchine in movimento, di assorbire le vibrazioni, di compensare eventuali disallineamenti e di garantire la mobilità alle postazioni di lavoro portatili.

La flessibilità è garantita da una costruzione a spirale o elicoidale, dove un'anima rinforzata permette al tubo di piegarsi senza rompersi.

Il raggio di curvatura minimo è un parametro da verificare sempre in fase di progettazione: un tubo piegato oltre il suo limite genera un restringimento della sezione che aumenta le perdite di carico e favorisce l'accumulo dei materiali trasportati.

Tubo a scomparsa

Una soluzione particolarmente elegante per le postazioni di lavoro fisse è il cosiddetto tubo a scomparsa, o tubo retrattile.

Si tratta di un sistema in cui il tubo flessibile è avvolto su un tamburo motorizzato o a molla: quando non in uso, il tubo si ritrae automaticamente, eliminando il disordine e il rischio di inciampo. Quando serve, l'operatore lo estrae fino alla lunghezza desiderata e inizia l'aspirazione.

Questa soluzione è particolarmente apprezzata in officine meccaniche, carrozzerie e laboratori artigianali dove gli operatori si spostano frequentemente da una postazione all'altra.

Cosa succede se non uso il tubo giusto?

Le conseguenze di una scelta errata del tubo in un impianto di aspirazione possono essere molto più gravi di quanto si pensi.

Riduzione dell'efficienza aspirante: un tubo con diametro o rugosità interna inadeguati genera perdite di carico superiori al previsto, riducendo la portata effettiva e lasciando parte delle sostanze nocive nell'ambiente di lavoro.

Usura prematura e rotture: un tubo non resistente all'abrasione o alle temperature operative si deteriora rapidamente. I costi di sostituzione frequente, sommati ai fermi macchina, superano spesso di molto il risparmio iniziale sull'acquisto.

Rischi per la sicurezza: un tubo che cede improvvisamente, che sviluppa cariche elettrostatiche o che non è compatibile con le sostanze trasportate può causare incidenti gravi, inclusi rischi di esplosione in ambienti ATEX.

Non conformità normativa: molti settori produttivi sono soggetti a controlli ispettivi sull'efficienza degli impianti di aspirazione. Un impianto che non rispetta i limiti di esposizione professionale a causa di tubazioni inadeguate espone l'azienda a sanzioni e responsabilità legali.

Danni alle macchine: se il tubo cede o si ostruisce, il materiale aspirato può tornare indietro nel sistema, danneggiando il ventilatore o intasando i filtri.

L'efficienza di un impianto di aspirazione si gioca su molti fattori, ma il tubo rimane uno degli elementi più influenti e spesso uno dei meno curati in fase di progettazione. Investire nella scelta del componente giusto - per materiale, diametro, flessibilità e resistenza - significa garantire prestazioni costanti nel tempo, ridurre i costi operativi e tutelare la salute e la sicurezza di chi lavora.
